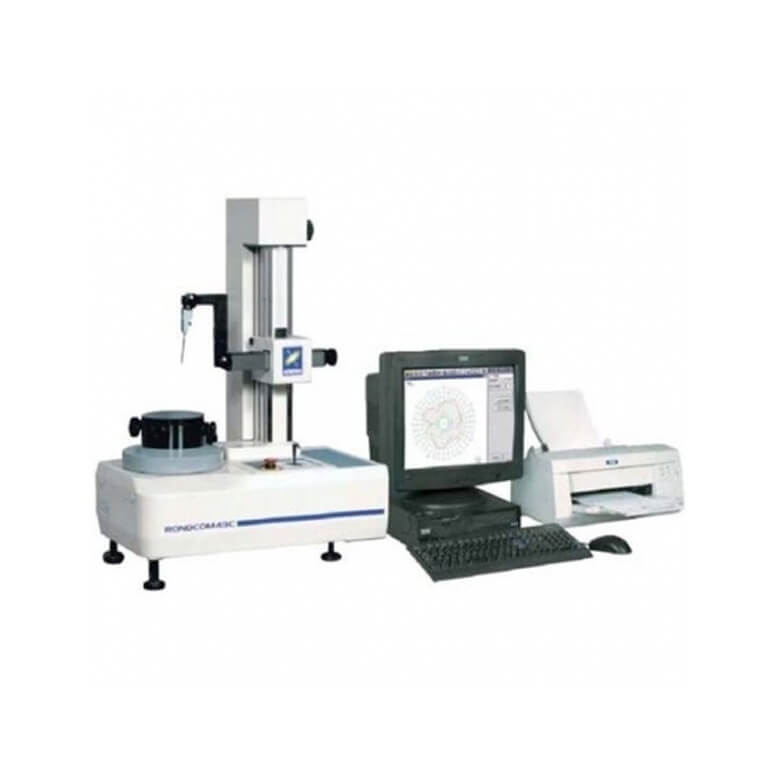

43C/41C/31C 真圓度機

43C/41C/31C ROUNDCOM

Tokyo Seimitsu - 43C/41C/31C真圓度機
型號：ROUNDCOM 43C/41C/31C

43C/41C/31C 真圓度機
項目/型式 ROUNDCOM 43C/41C/31C
測量範圍 最大測量直徑 Ø 250mm
左右進給範圍（R軸） 125mm
上下進給範圍（Z軸） 300mm
最大裝載直徑 Ø 400mm
最大測量高度 外徑520mm、內徑300mm
回轉精度 JIS/ISO （0.02+6H/10000） µm
最小平方圓的最大偏差 （0.01+3H/10000） µm
直線度精度 上下方向（Z軸） 0.25µm/100mm, 0.8µm/300mm
平行度精度 上下方向（Z軸） 1.5µm/350mm
工作臺載裝條件 工作臺外徑 Ø 148mm
中心調整範圍 ±2mm
傾斜調整範圍 ±1°
裝載質量 25kg
測量項目 回轉方向（θ） 圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏差、厚度偏差度、直角度、振動
直線方向（Z） 直線度、斜度、圓柱度、直角度、平行度
