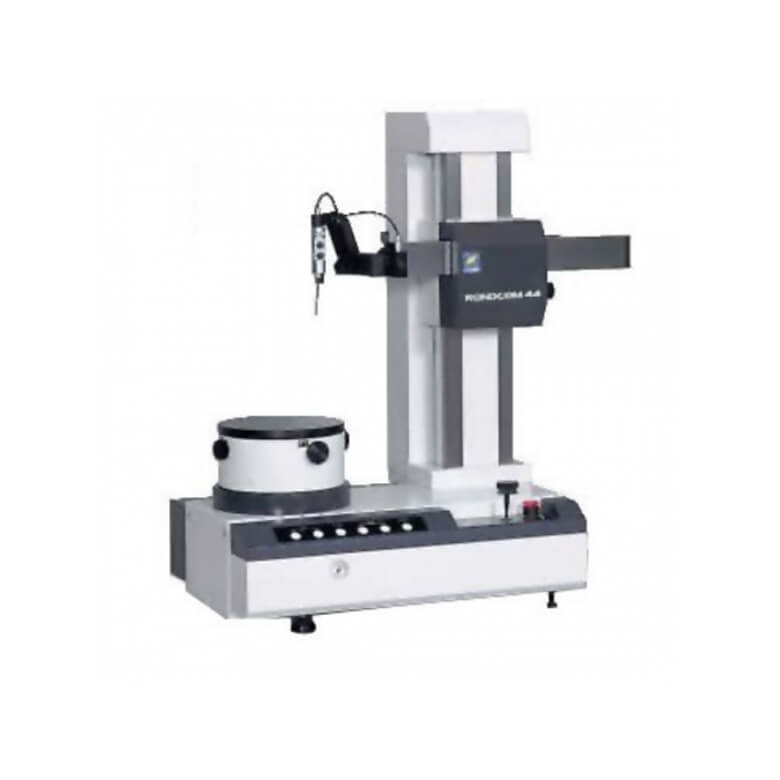

44DX/SD真圓度機
44DX/SD ROUNDCOM
| 項目/型式 | ROUNDCOM 44DX/SD | |
|---|---|---|
| 測量範圍 | 最大測量直徑 | Ø 300mm |
| 左右進給範圍（R軸） | 170mm | |
| 上下進給範圍（Z軸） | 300mm | |
| 最大裝載直徑 | Ø 580mm | |
| 最大測量高度 | 外徑300mm、內徑300mm | |
| 回轉精度 | 半徑方向JIS | （0.02+4H/10000） µm |
| 軸方向JIS | （0.02+4R/10000） µm | |
| 直線度精度 | 上下方向（Z軸） | 0.12µm/100mm, 0.2µm/300mm |
| 半徑方向（R軸） | 0.8µm/150mm | |
| 平行度精度 | 上下方向（Z軸） | 0.8µm/300mm |
| 半徑方向（R軸） | 1.0µm/150mm | |
| 指示精度 | 半徑方向（R軸） | （2+L/170） µm |
| 工作臺載裝條件 | 工作臺外徑 | Ø 220mm |
| 中心調整範圍 | ±2mm | |
| 傾斜調整範圍 | ±1∘ | |
| 裝載質量 | 30kg | |
| 測量項目 | 回轉方向（θ） | 圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏差、振動、直徑值、厚度偏差度、直角度 |
| 直線方向（Z） | 直線度（Z）、斜度（R）、圓柱度、直角度、平行度、徑偏差 | |
